不銹鋼拉絲線，微絲的直徑堪比頭發(fā)還有細(xì)，怎樣在拉拔過(guò)程中少斷線，不斷線，必須要懂得產(chǎn)生斷線的原因以及解決方法，勁諾不銹鋼微絲拉絲油就談?wù)勎覀儭?/div>
不銹鋼拉絲線，微絲的直徑堪比頭發(fā)還有細(xì)，怎樣在拉拔過(guò)程中少斷線，不斷線，必須要懂得產(chǎn)生斷線的原因以及解決方法，勁諾不銹鋼微絲拉絲油就談?wù)勎覀冊(cè)诶沃信龅降母鞣N問(wèn)題以及解決方法。

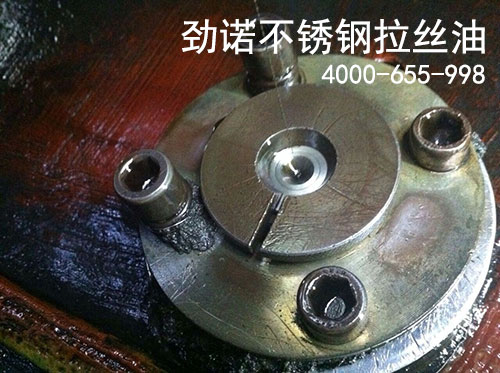

一、模具問(wèn)題（8個(gè)方法）
1、必須合理配比一套模具，整套模具在配比上不合理就會(huì)造成斷線，根據(jù)出線成品的規(guī)格粗細(xì)進(jìn)行靈活搭配，選擇正常的壓縮比例，才能正常運(yùn)轉(zhuǎn)
2、整套模具應(yīng)從出線模向前排列，如果拉絲工排模不正確，前塔輪后一道沒(méi)有正確連接，后塔輪后一道和定速輪連接不正確會(huì)出現(xiàn)斷線。
3、模具上機(jī)，如尺寸不正確會(huì)造成斷線。如果模具上機(jī)使用尺寸不正確，會(huì)造成正常壓縮比的比例混亂，造成斷線。所以必須使模具正確。
4、模具內(nèi)部結(jié)構(gòu)不完善。如果經(jīng)過(guò)長(zhǎng)壓縮區(qū)過(guò)小或短均會(huì)造成斷線。解決方法為完善模具內(nèi)部結(jié)構(gòu)，做到修復(fù)好后上機(jī)使用。
5、模具上機(jī)使用后由于天然鉆材料的材質(zhì)差異較大，整套模具不可能同步跑耗。只要其中有一塊天然路耗過(guò)快，前后壓縮比失調(diào)，就會(huì)造成斷線?，F(xiàn)象為出現(xiàn)一個(gè)位置幾次斷線。解決方法為及時(shí)更換模具，調(diào)整前后壓縮比，直至正常為止。
6、模具上機(jī)使用時(shí)，由于內(nèi)部結(jié)構(gòu)在發(fā)生變化。時(shí)常會(huì)出現(xiàn)僵絲，俗稱柳條絲。這種情況下收線速度在中速或者高速時(shí)會(huì)造成斷線，是比較普遍的現(xiàn)象。解決方法為更換模具。
7、模具在上機(jī)使用過(guò)程中，不能斷水或斷油，不然會(huì)造成斷線。解決方法為保證每塊模具具有潤(rùn)滑劑。保證它的冷卻及潤(rùn)滑作用。不然模具短時(shí)間就跑大孔徑，壓縮比失調(diào)帶來(lái)斷線。
8、由于目前國(guó)內(nèi)模具用料普遍存在較小的問(wèn)題，在拉拔過(guò)程中容易產(chǎn)生裂縫，掉塊，這種現(xiàn)象會(huì)造成斷線。解決方法為周期性撤下整套模具進(jìn)行查看，修復(fù)，再投入使用。
二、設(shè)備問(wèn)題（3個(gè)方法）
1、設(shè)備，衡張力功能不理想，不穩(wěn)定，靈敏度不高就會(huì)造成斷線。這種情況必須要重新調(diào)整衡張力系統(tǒng)才能解決。
2、基礎(chǔ)張力沒(méi)控制好也會(huì)造成斷線?；A(chǔ)張力是指起步張力，收線輪繞幾道線要根據(jù)出線模的尺寸及機(jī)械的性能給它一個(gè)合適的起步張力，然后通過(guò)衡張力系統(tǒng)控制才能解決問(wèn)題。
3、 收線輪假如繞線夾線，會(huì)造成斷線。在控制基礎(chǔ)起步張力時(shí)，有時(shí)需在定速輪上繞幾道線。必須認(rèn)真繞好，不能夾線。
三、原材料問(wèn)題（3個(gè)方法）
1、原材料本身排線不好，產(chǎn)生夾線，會(huì)造成斷線。這種情況比較多。拉的好好的，原材料一夾線就斷線了。必須處理夾線才能解決。
2、原材料物理性能不穩(wěn)定，會(huì)造成斷線。物理性能不穩(wěn)定體現(xiàn)在拉拔過(guò)程中出現(xiàn)不規(guī)律斷線，東斷，西斷這種情況，只能更換原料解決
3、 原材料選用尺寸不合理會(huì)造成斷線。拉拔過(guò)程中不能并想象隨便選用原材料尺寸，必須選用合理的尺寸，要根據(jù)出線成品尺寸來(lái)定原材料尺寸。四塔輪設(shè)備拉出線成品0.030—0.040規(guī)格，合理應(yīng)選用0.18—0.20規(guī)格的原材料。如果選用規(guī)格為0.25的原材料，相應(yīng)的斷線概率就會(huì)增加，造成收線盤大盤成型下降。解決方法為合理選用原材料，不能違反正常的規(guī)律。
四、潤(rùn)滑問(wèn)題（3個(gè)方法）
1、在拉拔過(guò)程中，如果潤(rùn)滑程度不合理就會(huì)造成斷線。因此必須要把握好潤(rùn)滑程度，建議好用
勁諾不銹鋼專用拉絲油來(lái)作潤(rùn)滑劑。
2、如果潤(rùn)滑劑選用的不是拉絲油，而是水中的添加劑。在冬天不24小時(shí)運(yùn)轉(zhuǎn)，水的水溫在10攝氏度以下就會(huì)造成斷線。因此在選用水或油的情況下，在冬天必須考慮到溫度才能確保拉拔正常。
3、不論油還是用水作潤(rùn)滑劑，周期性不更換的話也會(huì)造成斷線。因?yàn)樵诶芜^(guò)程中有 部分顆粒脫落下來(lái)后通過(guò)流會(huì)卡在模具的壓縮區(qū)內(nèi)造成斷線。所以必須周期性更換潤(rùn)滑劑。
拉不銹鋼微絲的過(guò)程中，造成端詳?shù)脑蚝芏?，只要注意以上方法，基本上可以解決問(wèn)題，能比較順利地進(jìn)行正常生產(chǎn)。有許多問(wèn)題需要在操作時(shí)以及日常生產(chǎn)中多想，多分析。一句話，只要認(rèn)真鉆研，分析，均能找到解決的方法。
勁諾IF 280不銹鋼絲拉拔油。本產(chǎn)品是由精制基礎(chǔ)油配合特殊復(fù)合添加劑調(diào)配而成。具有優(yōu)異的滲透性、冷卻性和極壓性。不銹鋼微絲拉拔油有效降低金屬流動(dòng)時(shí)產(chǎn)生的熱量，是一款專門為不銹鋼等硬制金屬的拉絲工藝而設(shè)計(jì)的產(chǎn)品。
產(chǎn)品特點(diǎn)：
★ 加工精度高，表面光潔度好。
★ 卓越的抗磨性和冷卻性，延長(zhǎng)了模具的使用壽命。
★ 良好的清洗性和沉降性，使產(chǎn)品更容易清洗、更干凈。
★ 基礎(chǔ)油精制程度高，使用壽命更長(zhǎng)。
勁諾（廈門）潤(rùn)滑科技有限公司的專用不銹鋼拉絲油
，已經(jīng)11年來(lái)服務(wù)全國(guó)出口微絲伸線主要廠家，同時(shí)，為積極響應(yīng)中國(guó)制造2025和企業(yè)智能升級(jí)的需求，勁諾不銹鋼拉絲油積極拓展多種特種線材的拉絲拉拔的應(yīng)用范圍，銅合金拉絲油，鋁合金拉絲油，銀拉絲油，鋅拉絲油等為眾多企業(yè)量身定制了個(gè)性化金屬加工助劑系統(tǒng)潤(rùn)滑解決方案，提高生產(chǎn)效率。
本文出自勁諾潤(rùn)滑油官網(wǎng)（www.gxqyxd.com），轉(zhuǎn)載請(qǐng)標(biāo)明出處。
